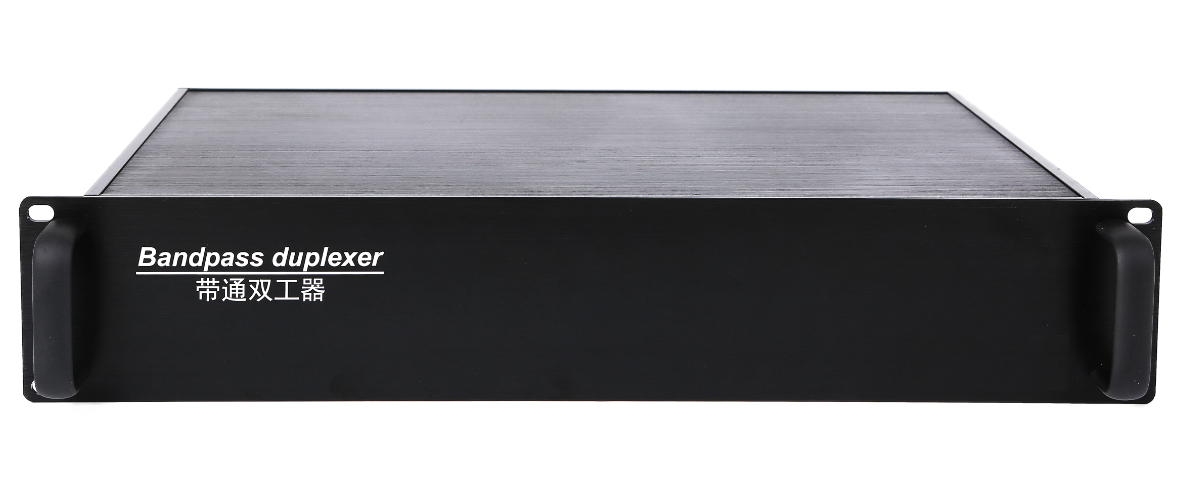

带通双工器
- 型号DTSGQ-YL
- 类型JFZY
- 其他
双工器是电台基站信道处理设备之一，又称天线信号匹配单元，是一个比较特殊的双向三端滤波装置，主要由两组不同频率的阻带滤波器组成；其主要作用是用于异频双工电台的信道控...
双工器是电台基站信道处理设备之一，又称天线信号匹配单元，是一个比较特殊的双向三端滤波装置，主要由两组不同频率的阻带滤波器组成；其主要作用是用于异频双工电台的信道控制，将上行信号与下行信号进行隔离，避免发射信号串扰到接收信号，从而保证信道控制机（中继台设备）的接收和发射功能同时正常进行。
产品特性
| 性能指标Performance | ||
|---|---|---|
| 频率范围(MHz) | 下行 | 上行 |
| 420~424 | 410~414 | |
| 工作带宽（MHz） | 4 | |
| 插入损耗(dB) | ≤2 | |
| 收发频率间隔（MHz） | 10 | |
| 收发隔离度（dB） | ≥80 | |
| 带外抑制（dB） | ≥85 | |
| 驻波比 | ≤1.3 | |
| 单端口最大承载功率(w) | 50 | |
| 阻抗(Ω) | 50 | |
| 接口类型 | N-Female | |
| 安装方式 | 机架式 | |
| 工作环境Working Environment | |
|---|---|
| 温度 | -20~55℃ |
| 相对湿度 | ≤95% |
| 机械规格Mechanical specifications | |
|---|---|
| 产品尺寸(L*W*H) | 485*405*135mm |
| 包装尺寸(L*W*H) | 573*503*235mm |
| 重量（kg） | 9kg |
