FM调频直放站(干线放大器）

干线放大器/远端机

手册下载

调频光纤直放站使用说明

产品特点

工作带宽 87-108MHz
自动电平控制ALC ≥20dB
输入输出监听功能
增益调节范围及步进 0-30dB，
驻波比 ≤1.5

产品介绍

光纤直放站是通过光纤进行信号传输的直放站，光纤直放站主要由近端机、远端机组成。光近端机和光远端机都包括射频RF单元和光单元。下行链路：无线信号从发射台或中继台中耦合出来后，进入光近端机，通过电-光转换，电信号转变为光信号，从光近端机输入至光纤，经过光纤传输到光远端机；光远端机把光信号转为电信号，进入RF单元进行放大，信号经过放大后送入发射天线，覆盖目标区域。一个近端可拖带多个远端机。光纤直放站近端机信源一般先用无线直放站从基站获取信号。

FM无线接收直放机通过接收天线（八木天线或者抛物面天线）无线接收基站信号进行放大后四路输出值为≥-5dBM，主要用于光纤直放机（近端机）或干线放大器提供信号源传输用。

射频直放站/近端机

RX为接收端口，无线接收基站或者中继台耦合信号，接收信号为≥-60dBm。放大后四路输出≥-5dBm（RX1~RX4）

射频技术参数

工作频率 标称频率 /87-108MHz
输出功率及误差 CW信号 ≥-5dBm
增益标称输出功率-5dBm / ≥50dBm
自动电平控制 输入信号增加20dB 输出功率增加不超过2dB
增益调节范围及步进 标称输出功率-3 dBm ≥30(1dB步进)
工作带宽 标称带宽 21M
噪声系数 工作频带内 ≤5 --
传输时延 工作频带内＜5us
带内波动 标称输出功率-5dBm ≤3dB
互调衰减 BW:30kHz ≤-36dBc
杂散发射 9KHz~1GHz/100KHz ≤-36dBm
1GHz~12.75GHz/1MHz ≤-30dBm
电压驻波比 输入 BTS端口 ≤1.5
输出 MS端口 ≤1.5

一般性参数

防护等级 -- --
电源 -- 220V AC
阻抗 -- 50Ω
射频接头 -- N-K
工作温度 -- -25°C~+55°C
相对湿度 95%

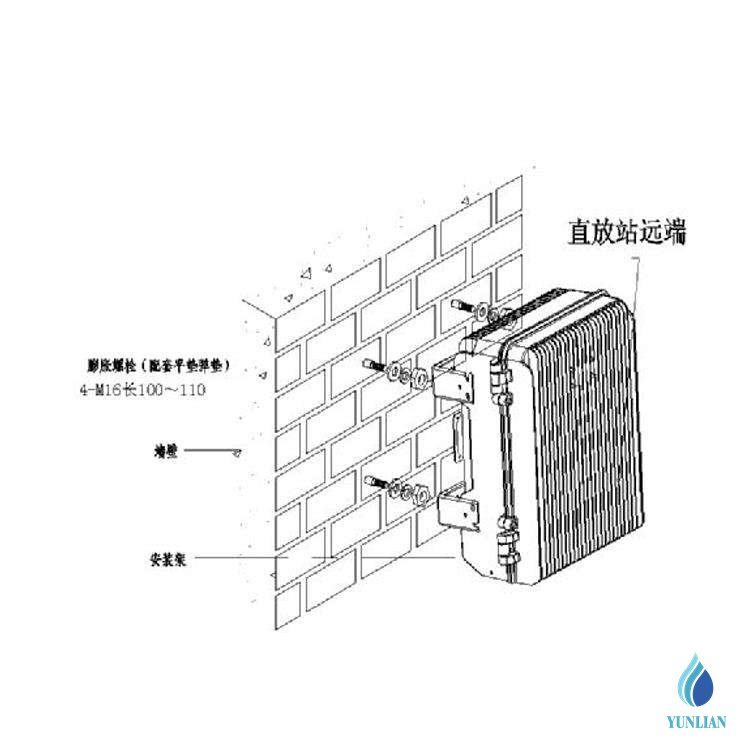

安装示意图

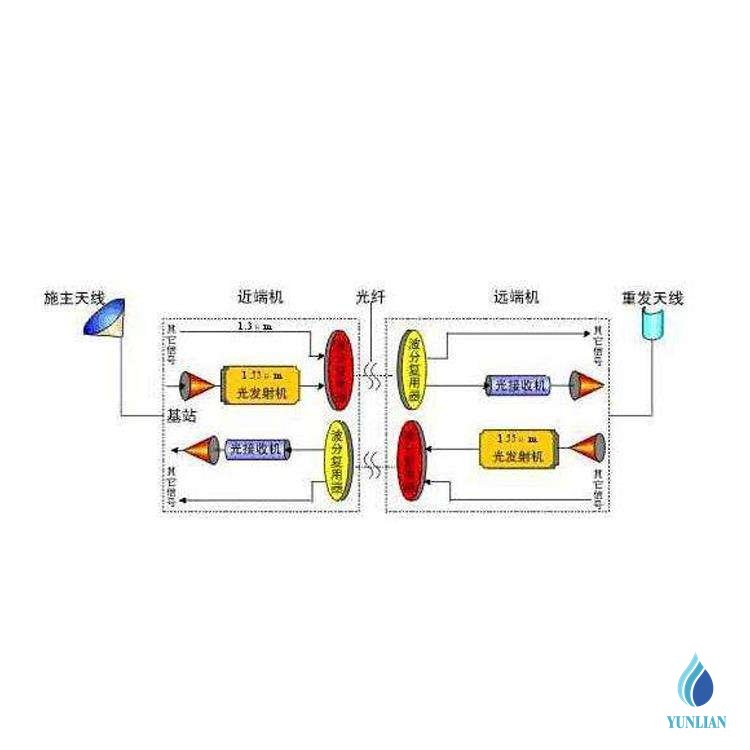

典型应用
