概述 　

LNS系列宿舍用电智能管理系统是集多位资深专家精心设计出的新一代多功能智能用电管理系统。该系统用微电子技术精确计量，采用大规模集成电路与最新的单片处理器及外围芯片技术设计制造。LNS系列宿舍用电智能管理系统组成：宿舍智能管理模块（LNSM-20A/4*16A）、通讯管理机（LNSW）、中控主机（LNSH）。具有安全用电、节能用电、精确计量等功能。
　　LNS 系列办公建筑能耗分项计量与监控节能系统是按照《国家机关办公建筑和大型公共建筑能耗监测系统分项能耗数据传输技术导则》设计的一款产品，该系统能为办公建筑提供准确的能耗分项计量数据，同时能对所控设备进行定时或临时启停。该系统从技术上实现了国家号召的分项计量，能对建筑的能耗进行在线监测和动态分析，从而达到节能的。
　　LNS系列宿舍用电智能管理系统是具有安全用电、节能管理、精确计量等功能，体积小、质量轻，安装于小型配电箱的35mm DIN导轨上，可分散在房户箱内安装，也可集中于层箱安装。支持二至四路定时管理控制：一路照明，一路插座，一路空调，一路卫生间等。该系统主要用户全国的大学、大专、中职、中学、军队宿舍、大型厂矿企业的员工宿舍等有宿舍管理要求的单位和企业。该系统智能化用电管理系统主要针对公寓用电管理量身定做的，特别是为高校学生公寓的用电管理。该系统集电能计量、负荷控制、用电保护、收费管理、学生管理、用电资料报表管理和统计分析于一体，节省了抄表和收缴电缆等繁琐工作，非常适合集体公寓用电的集中管理。针对学生公寓专用的智能用电管理系统即提高了用电的集中管理。针对学生公寓专用的智能用电管理系统即提高了用电的安全性，又有效地防止偷电、漏电的发生。

系统组成 　

1.宿舍智能管理模块

LNSM 20A/2-4x16A,为一路220v 20A交流电源输入，2~4路16A开头输出的综合智能模块。

模块参数

产品型号	LNSM
防护等级	IP40
工作环境温度	（-25℃至55℃）
储存环境温度	（-40℃至70℃）
工作电压	AC220—240V 标称电压的 -20% --+15%
最大电流	20A
外壳材料	上部：聚碳酸脂下部：玻璃纤维增强聚碳酸脂
功率	电流电路：0.004VA 电压回路：1.8W
功能特性	计量、控制、限制、管理

2.通讯管理机

LNSW 是实现RS485转换成以太文传输的网络通讯转换器

RS485通讯线的选型&屏蔽线的选用参见附表

通迅距离	设备数量	通讯线规格
1—400m	1—32	0.5mm
400—800m	1—16	0.5mm
400—800m	17—32	0.75mm
800—1200m	1—8	0.5mm
800—1200m	9—21	0.75mm
800—1200m	22—32	1.0mm

3.中控主机

LNSH，是宿舍管理员管理操作终端设备，设置在管理员处，具备管理员权限；可以实现开头灯、售电、违章用电处罚等操作，是中心处理机。

系统功能

1.负载安全限制
- 该系统具有识别恶性负载、超功率自动断电功能，恶性负载、超功率去掉后，系统自动恢复供电
2.动态功率保护
- 一个总功率保护限制阀值会按照设定的程序在特定的触发条件触发下而变化的一种精心化管理保护方法，其触发条件可以是时间，也可以闭合的回路数
3.一路输入、二~四路输出
- 可以方便的实现宿舍管理要求，输出分别对应照明、空调、插座、卫生间的供电回路；通过管理系统可实现分时或分季节对照明、空调、卫生间的供电
4.强大管理软件
- 强大的管理软件及主要功能特点
5.实现预付费、免用IC卡
- 集群式智能电表改变常规的刷卡方式，采用单片机控制，无需IC卡
6.一室一表、单元计量电费
- 当学生房间用电时，计量模块通过采集的脉冲来计量用电量，单室单表，其精度达到1.0级。
7.预购电量、无费断电
- 学生用电须先购电，计算机管理系统自动将数据发送到购电房间。当电量为零时，系统自动切断该房间供电，购电后系统自动恢复供电。

设计范围及依据
1.本次设计为工程范围内的智能化系统设计, 包括系统配置.设备平面布置及安装、管线敷设；
2.本工程上阶段设计相关评审意见及现阶段各有关专业提供资料。

主要采用以下设计规范标准 　
1.《电力装置的电测量仪表装置设计规范》(GB/T 50063- -2008) ;
2.《民用建筑电气设计规范》(JGJ16- 2008) ;

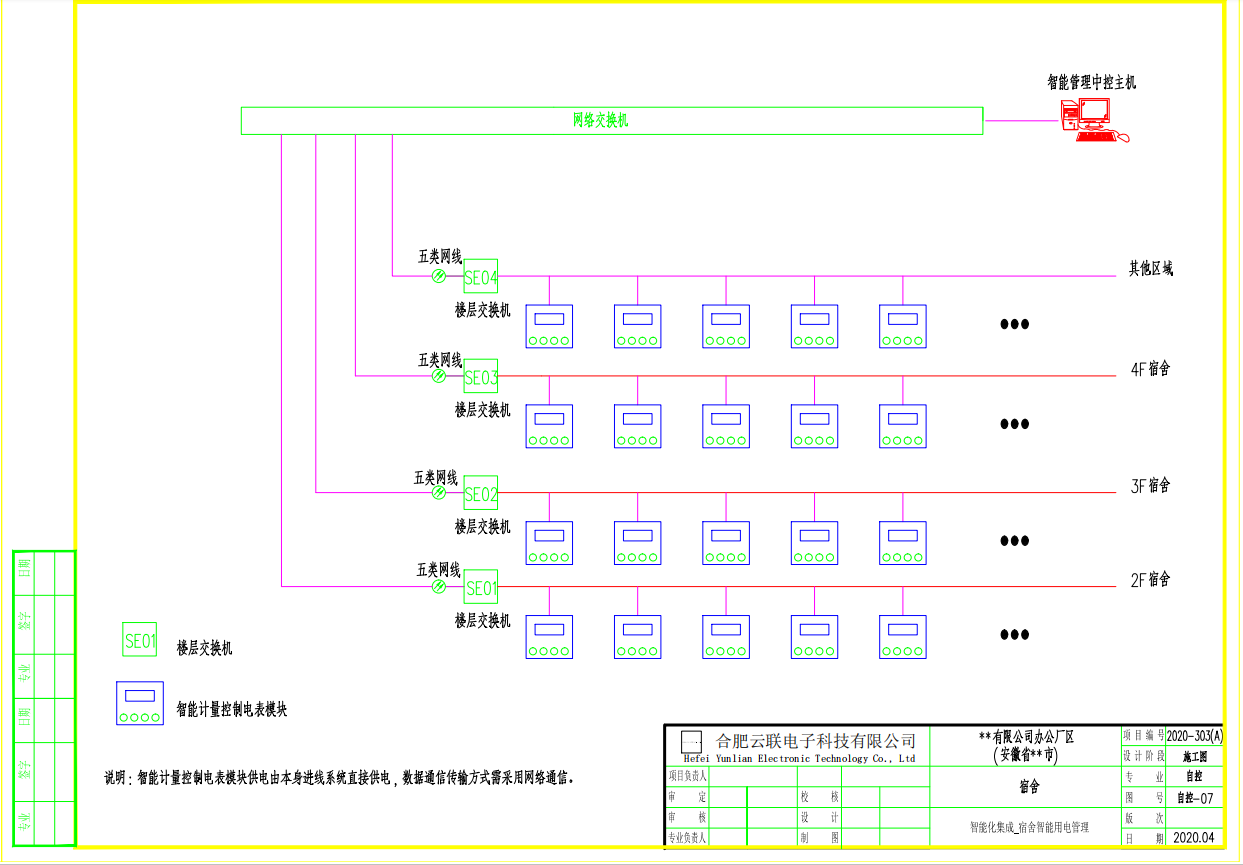

智慧用电管理系统图 　

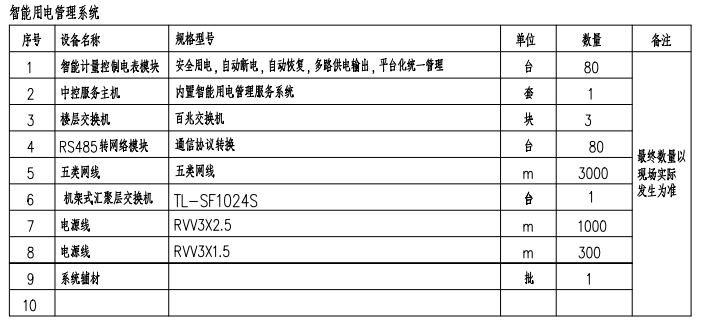

智慧用电系统设备工程清单 　
